MANUAL DISC BRAKE

HIB-HM

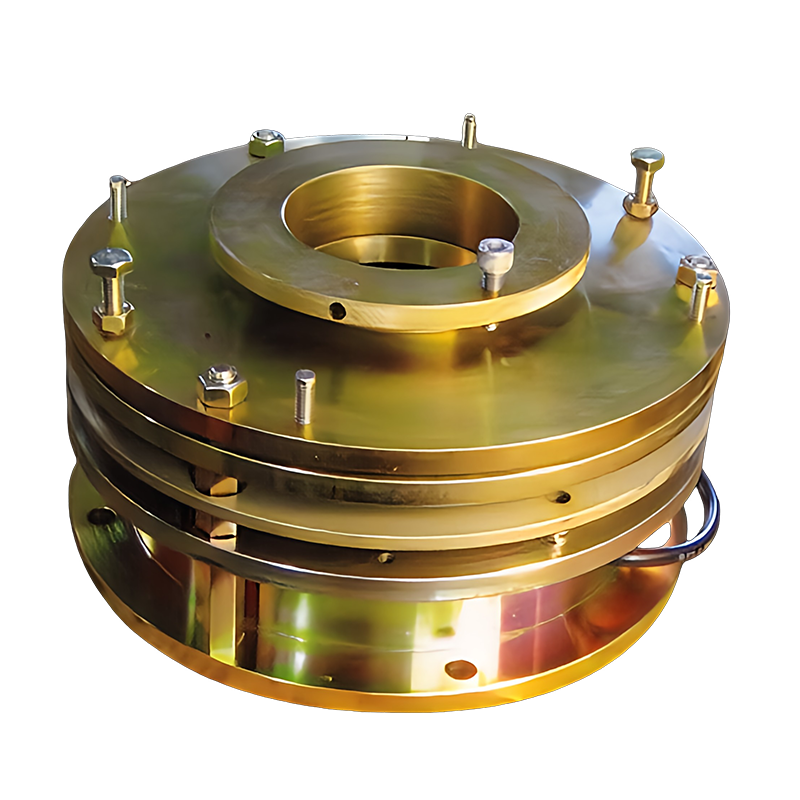

수동갭 마그네트 디스크 브레이크

운반하역 기기, T/C, 급제동설비, 산업장비, 지상장비

수동 Gap 마그네트 디스크 브레이크로써 간단한 구조로 고장이 거의 없으며 외부에서 쉽게 갭조절이 가능하다.
브레이크 내 코일은 여자전압 방식으로 강여자시 강력한 흡착력을 내며 약여자시 저전압으로 자동 전환되어 코일의 안전성을 높혀주도록 설계되어 있습니다.

Specification


형식		ΗΜΑ-180	ΗΜΑ-210	ΗΜΑ-240	ΗΜΑ-260	ΗΜΑ-317
적용 Motor	Kw	0.75-3.7	2.2-7.5	5.5-15	11-30	22-45
입력전압 D.C	V	24 (90)	24 (90)	24 (90)	24 (90)	24 (90)
Torque	Ka-m	3.7 / 7.5	7.5 / 15	15 / 30	30 / 40	45 / 90
Auto Gap 거리	mm미만	14	14	14	14	14
최대폭	mm	-	-	-	-	-
Lining		7 / 3.5	7 / 3.5	7 / 3.5	7 / 3.5	7 / 3.5


		단판식	다판식	단판식	다판식	단판식	다판식	단판식	다판식	단판식	다판식

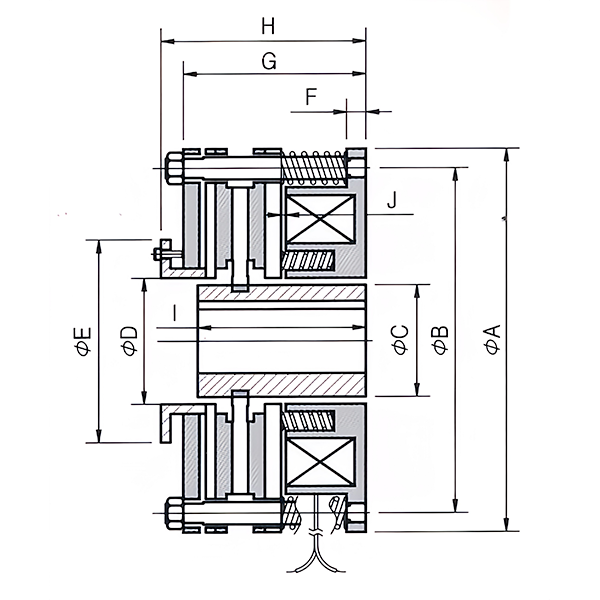

경방향	A	182		216		240		260		317
	B	162		193		216		234		288
	C	50		60		70		80		100
	D	60		70		80		88		110
	E	65		80		88		95		120
축방향	F	10		12		12		12		12
	G	142	193	142	193	142	193	149	200	160	211
	H	150	201	150	201	150	201	155	206	167	218
	I	112	163	112	163	112	163	117	168	126	178
J (Air Gap) mm		0.6		0.6		0.8		0.8		1
