하이비산업 111111

AUTO GAP DISC BRAKE

HIB-HMA

오토갭 마그네트 디스크 브레이크

지상설비, 급제동설비, 운반기계, T/C

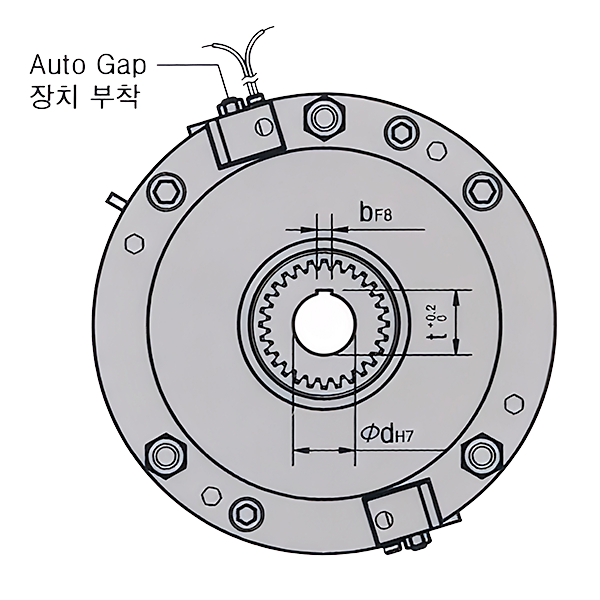

Auto Gap 조절장치가 내장되어 Brake 제동시 라이닝 마모에 의해 생기는 Air Gap을 자동으로 보상하여 항상 초기 설정시 setting된 Gap을 자동(관리) 유지됩니다.
Gap을 스스로 조절하므로 Lining을 두껩게 설계하여 Gap 조절 없이 교체주기를 상당히 늘릴 수 있어 유지보수가 용이합니다.

Specification


형식		ΗΜΑ-180	ΗΜΑ-210	ΗΜΑ-240	ΗΜΑ-260	ΗΜΑ-317
적용 Motor	Kw	0.75-3.7	2.2-7.5	5.5-15	11-30	22-45
입력전압 D.C	V	24 (90)	24 (90)	24 (90)	24 (90)	24 (90)
Torque	Ka-m	3.7 / 7.5	7.5 / 15	15 / 30	30 / 40	45 / 90
Auto Gap 거리	mm미만	14	14	14	14	14
최대폭	mm	-	-	-	-	-
Lining		7 / 3.5	7 / 3.5	7 / 3.5	7 / 3.5	7 / 3.5


		단판식	다판식	단판식	다판식	단판식	다판식	단판식	다판식	단판식	다판식

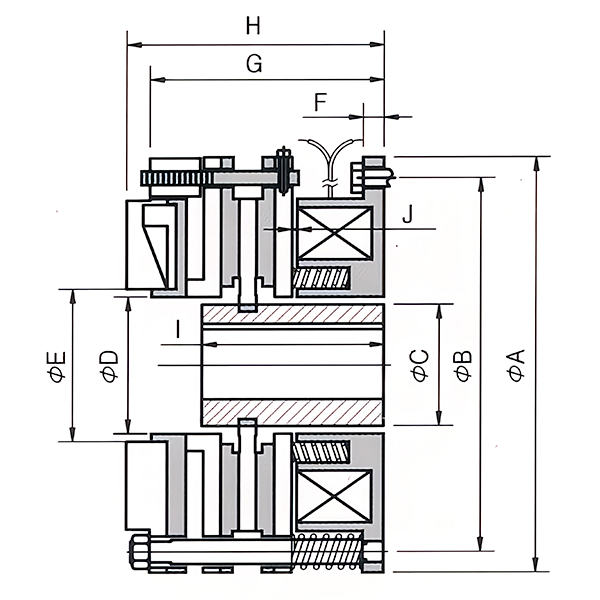

경방향	A	182		216		240		260		317
	B	162		193		216		234		288
	C	50		60		70		80		100
	D	60		70		80		88		110
	E	65		80		88		95		120
축방향	F	10		12		12		12		12
	G	142	193	142	193	142	193	149	200	160	211
	H	150	201	150	201	150	201	155	206	167	218
	I	112	163	112	163	112	163	117	168	126	178
J (Air Gap) mm		0.6		0.6		0.8		0.8		1
